3通和4通阀门切换组合
UK型
- 经济高效的不同阀门类型和公称通径组合
DN 25 – 600 / PN 10 – 160
NPS 1 – 24 / Class 150 – 900
应用范围：
-60 < T < 230/320°C
适用于真空
3通和4通阀门切换组合
UK型
- 经济高效的不同阀门类型和公称通径组合
DN 25 – 600 / PN 10 – 160
NPS 1 – 24 / Class 150 – 900
应用范围：
-60 < T < 230/320°C
适用于真空
密封系统
结构特点
- 90°阀门 / 四分之一转同步切换组合，适用于2个阀门
- 适用于过滤器设备、加热、泵或冷却回路的两通和多通阀门
- 适用于90°和120°阀门
- 经济高效且可靠
- 用于并行操作的多通切换阀门
- 可提供手动杠杆、手动齿轮或驱动装置
选项
- 特殊材料
- 通过额外的SSK型步进切换离合器实现连续90°/120°切换
密封系统
结构特点
- 90°阀门 / 四分之一转同步切换组合，适用于2个阀门
- 适用于过滤器设备、加热、泵或冷却回路的两通和多通阀门
- 适用于90°和120°阀门
- 经济高效且可靠
- 用于并行操作的多通切换阀门
- 可提供手动杠杆、手动齿轮或驱动装置
选项
- 特殊材料
- 通过额外的SSK型步进切换离合器实现连续90°/120°切换
变体 / 规格
UK型-V
带螺纹连接的3通组合
UK型-L
带松散阀门的4通组合
所有AZ阀门均可组合使用 – 即使公称通径不同
为避免安装过程中旋塞轴的可能偏移，建议使用螺纹连接型UK型-V
管道中心距（RMA）可单独选择（最小尺寸为RMAmin）
适用于以下设备的应用领域：
- 更换
- 维护
- 再生
单个组件无需设备停机
持久耐用
- 密封面保持干燥并免受介质影响
- 旋塞保护
- 可调节 – 即使在设备运行期间
- 恒定扭矩（与Δp无关！）
高经济性
- 维护 无需设备停机
- 仅用一个驱动装置操作
- 简单且安全的控制
- 不间断并行操作
3通和4通阀门的工作原理
服务切换
示例：泵更换
使用两个3通阀门的切换组合，可在无需设备停机的情况下轻松更换或维修泵
描述
- 设备运行使用泵
- 泵 出现故障
- 无缝切换到泵
- 对泵进行维修
其他设备组件（例如过滤器等）采用相同程序
并行操作切换

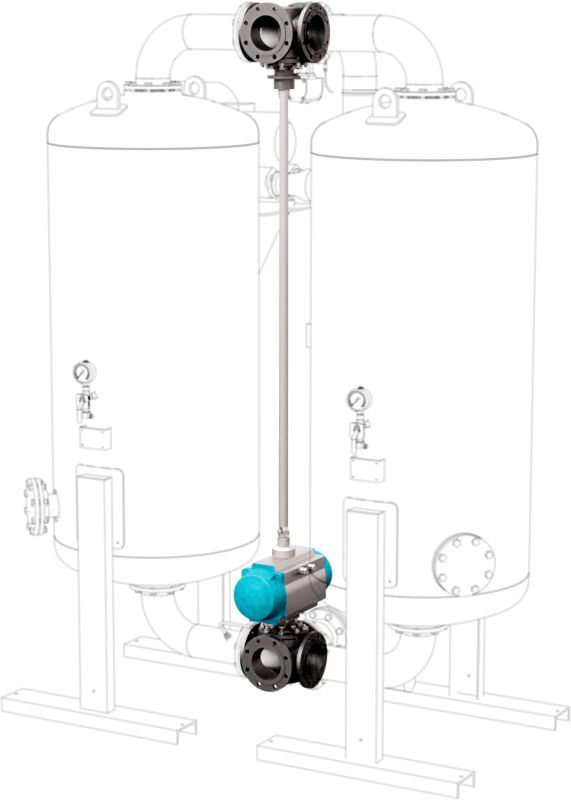

示例：空气干燥
采用两个4通阀门（带LL4旋塞）的切换组合，用于组件的反冲洗或再生，无需设备停机
描述
- 干燥设备 用于提供干燥过程空气，已饱和水分
- 无缝切换到干燥设备
- 干燥设备 的再生和冷凝物排放
